Серия токарных станков с ЧПУ с противоположным двойным шпинделем

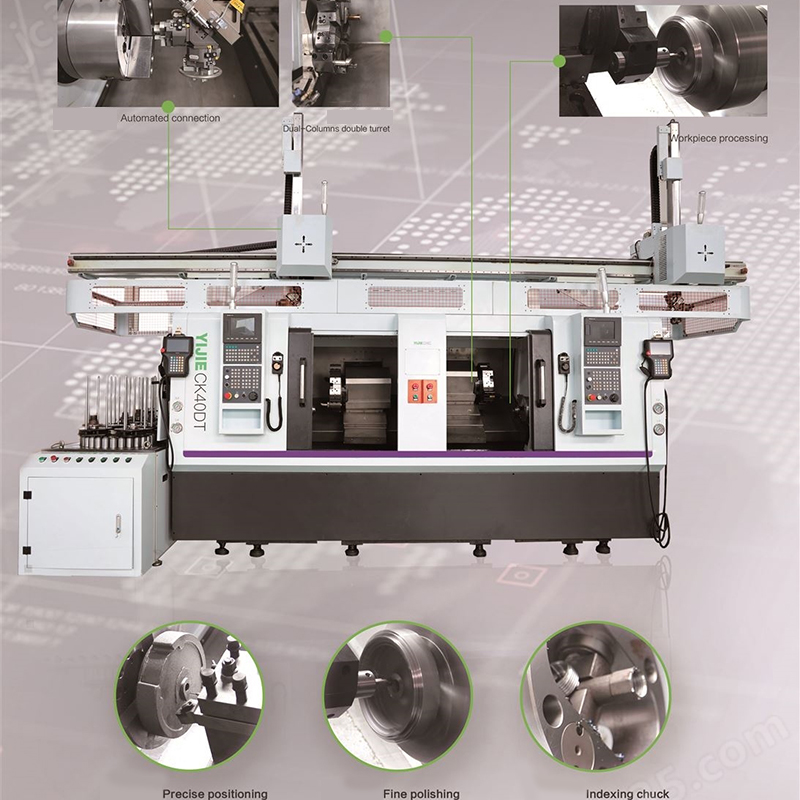

YJ-CK40DT Оппозитный двухшпиндельный станок с ЧПУ （Вертикальное хранение материалов）

YJ-CK40DT токарный станок с ЧПУ с оппозитным двухшпиндельным механизмом

Оппозитный двухшпиндельный токарный станок с ЧПУ YJ-CK40DT оснащен двумя наборами инструментальных револьверных головок, что позволяет выполнять многопозиционную обработку обоих концов заготовки за одну операцию зажима, что эффективно обеспечивает точность обработки и значительно повышает эффективность производства.

Благодаря интегрированной конструкции с двумя шпинделями, расположенными слева направо, обработка задней поверхности заготовки и передача детали между двумя шпинделями автоматически выполняются с помощью портальной системы перемещения. Такая конструкция исключает необходимость многократного ручного зажима, эффективно снижая ошибки позиционирования и обеспечивая постоянную точность обработки.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:No previous article
ДАЛЕЕ:YJ-CK50SDT Оппозитный двухшпиндельный перевернутый токарный станок

  • Подробное описание
    Конфигурация станка YJ-CK40DT с оппозитным двухшпиндельным токарным станком с ЧПУ

    Полностью автоматическая разработка процесса обработки компаундов
    Используя две инструментальные револьверные головки, станок выполняет многопроцессную обработку обоих концов заготовки за одну установку, обеспечивая высокую точность и значительно повышая общую эффективность обработки.

    Интегрированная конструкция с оппозитным двойным шпинделем
    Станок имеет двухшпиндельную компоновку, расположенную слева направо, при этом операции переворачивания и перемещения заготовки автоматически выполняются между двумя шпинделями с помощью портальной роботизированной системы. Это позволяет избежать ошибок, вызванных многократной ручной загрузкой и разгрузкой, обеспечивая стабильную и высокую точность обработки.

    Проектирование вертикальной системы хранения и подачи материалов
    Используется вертикальная система хранения и транспортировки материалов, в которой заготовки укладываются внахлест на направляющие стержни внутри магазина хранения. Благодаря моторизованной индексации и управлению равными временными интервалами заготовки точно доставляются в положение захвата верхнего шпиндельного патрона.
    Такая вертикальная конструкция хранения увеличивает плотность хранения заготовок на единицу площади, снижает интенсивность ручного труда и обеспечивает полностью автоматизированное производство больших партий.

  • Модель YJ-CK40DT
    Макс. Длина обработки (мм) ≤200~300мм
    Отверстие шпинделя (мм) 360~800мм
    Диапазон скоростей шпинделя (об/мин) А2-5~А2-10
    Шаг скорости шпинделя 100-3500~100-2000 об/мин
    Ход оси X (мм) Бесступенчатое изменение скорости
    Ход оси Z (мм) Гидравлический
    Скорость быстрого перемещения по оси X (м/мин) 350~380мм
    Скорость быстрого перемещения по оси Z (м/мин) 280~350мм
    Минимальная единица настройки оси X (мм) 20000~18000мм/мин
    Минимальная единица настройки оси Z (мм) 24000~20000мм/мч
    Мощность главного двигателя (кВт) 0,001-0,001 мм
    Метод кланирования шпинделя 0,001-0,001 мм
    Тип поста инструмента 4КВТ/5,5КВТ~15КВТ/22КВТ
    Размер токарного инструмента Хвин
    Тип направляющей 3210~4008мм
    Структура кровати 3210~4008мм
    Тип держателя инструмента Магазин инструментов/8-позиционная башня
    Размеры инструмента 20*20~30+30мм
    Чак 6*~12"
    Удаление стружки Автоматический конвейер для стружки
    Тип кровати 30°
