YJ-CK42ST Высокоточный токарный станок с ЧПУ с двумя револьверными головками, управление от ПЛК

Основные преимущества процесса и эффективности: Оснащенный автоматическим механизмом загрузки и выгрузки и двумя комплектами групповых инструментов, он реализует автоматический одноразовый зажим деталей и одновременную многостанционную механическую обработку обоих концов. Инновационная конструкция ступеней с составным составом позволяет сконцентрировать припуск на обработку, изначально разбросанный по нескольким ступеням, благодаря чему время обработки на каждой ступени полностью перекрывается. При этом обработка обоих концов осуществляется одним зажимом, что полностью исключает ошибки, вызванные многократным зажимом. За счет обеспечения точности обработки и сокращения вспомогательного времени эффективность обработки в 4-6 раз выше, чем у традиционного оборудования.

Структурное проектирование и адаптация автоматизации: Он использует зрелую конструкцию двухрядного инструмента с поперечным перемещением 45°, радиальным расположением инструмента слева и справа от шпиндельной бабки и установкой подставки для инструмента 45°, отличающуюся высокой жесткостью, плавным удалением стружки и удобным обслуживанием. Конструкция радиального перемещения инструмента также решает проблему пространственной компоновки при загрузке и разгрузке манипулятора. Станок оснащен линейной направляющей и станиной 45° с гидравлическим зажимом шпинделя, что обеспечивает стабильную и надежную работу. На протяжении всего процесса не требуется ручного вмешательства, что делает его пригодным для нужд массового автоматизированного производства.

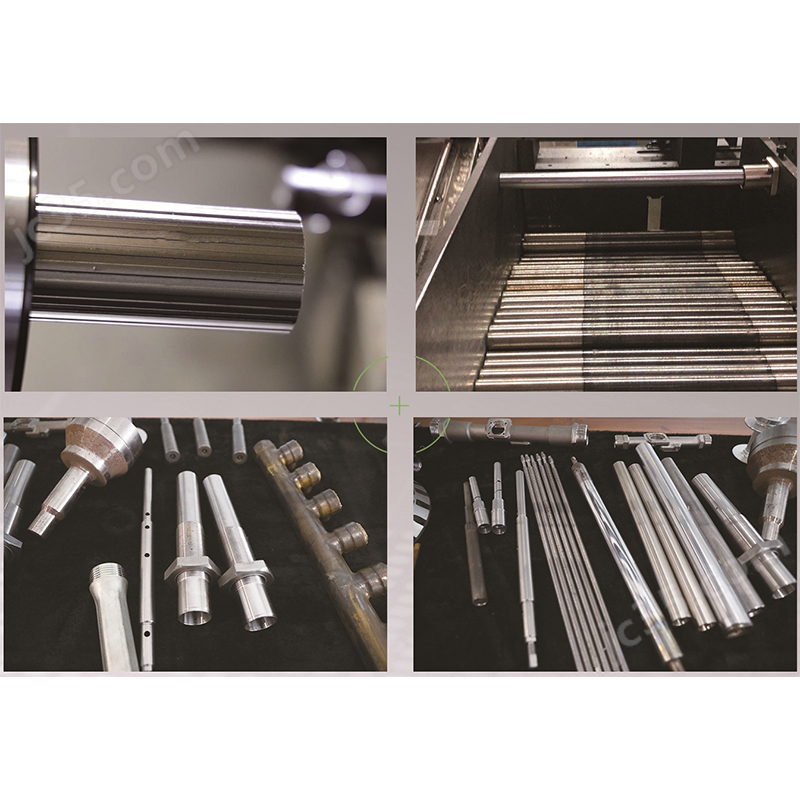

Ключевые параметры и адаптация сцены: Мощность основного двигателя обеспечивает опциональные конфигурации 5,5 кВт/7,5 кВт, с максимальной длиной заготовки 450 мм, диаметром сквозного отверстия шпинделя φ10-42 мм, диапазоном скоростей шпинделя 100-3000 об/мин (бесступенчатое изменение скорости). Максимальный ход осей X/Z составляет 350 мм и 450 мм соответственно при скоростях движения 20000 мм/мин и 24000 мм/мин, а минимальная единица установки обеих осей составляет 0,001 мм. Машина имеет габаритные размеры 2400×1850×1800 мм, вес нетто 3800 кг и размер инструмента 20×20 мм. Его комплексная производительность может точно соответствовать высокоэффективным сценариям автоматизированной обработки различных деталей вала.
